主頁 > 產品中心 > 控制閥 > 蝶閥系列 >連桿蝶閥
2017-09-08

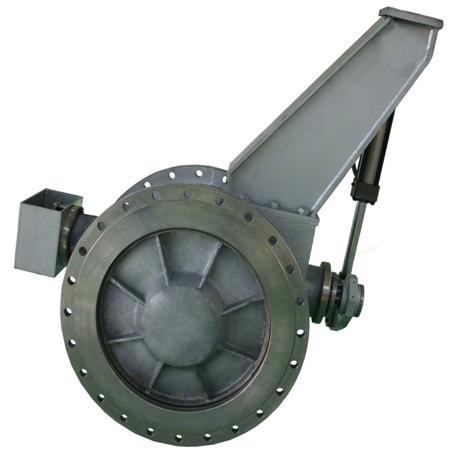

產品名稱:連桿蝶閥
產品編號:
公稱通徑:DN600~DN3000mm
公稱壓力:PN0.25~PN1.0MPa
設計特點:
_無油潤滑
_使用壽命長
_具有耐高溫、耐摩擦、耐腐蝕等特點
_閥門執行機構的形式有電動,液動,氣動,手動等
_根據不同工況選擇材料:碳鋼、不銹鋼等
_設計緊湊
_特殊的連桿機構提供的壓力作用在閥門的中心,密封面受力均勻,密封性好
_驅動軸靠近閥門中心線,開閉閥門只需很小的扭矩
_主連桿與副連桿幾乎等長,在高溫條件下,避免了連桿機構被卡死
_開啟閥門的初始階段及關閉閥門的最后階段,閥板平行于閥座運動,閥板與閥座間實現無摩擦移動
密封形式:
a.金屬硬密封;閥體、閥板密封面皆為金屬堆焊硬質合金,泄漏量可達Ⅴ級。
b.軟密封;閥體為金屬,閥板密封面為單層橡膠條,泄漏量可達Ⅵ級。
適合的工況:
高溫,低壓下頻繁開閉,且開閉時間短.密封壓力等級可達PN1.0MPa,開啟壓差可達PN0.5MPa,操作溫度可達600℃,在熱風、煤氣、煙氣等介質管道中廣泛使用
工作溫度頻繁變化
可關斷清潔和多塵的空氣及氣體介質
